تعمیر بوستر ترمز بادی | آموزش کامل عیب‌یابی، باز کردن، تعمیر و تست نهایی

بوستر ترمز بادی (Air Brake Booster) یکی از حیاتی‌ترین قطعات در سیستم ترمز خودروهای سنگین مثل کامیون و تریلی است. اگر بوستر درست کار نکند، پدال ترمز سفت می‌شود، قدرت ترمزگیری کاهش پیدا می‌کند، یا حتی نشتی هوا و افت فشار در مدار ایجاد می‌شود؛ یعنی دقیقاً همان چیزی که در خودروهای باری می‌تواند خطرساز باشد. به همین دلیل، تعمیر بوستر ترمز بادی باید کاملاً اصولی، مرحله‌به‌مرحله و همراه با تست نهایی انجام شود.

بوستر ترمز بادی چیست و چه کاری انجام می‌دهد؟

بوستر ترمز بادی قطعه‌ای است که با استفاده از فشار هوای سیستم پنوماتیک (کمپرسور، مخزن هوا و خطوط) نیروی پای راننده روی پدال را تقویت می‌کند تا عمل ترمزگیری سریع‌تر و قوی‌تر انجام شود. در خودروهای سواری معمولاً بوستر خلأ (وکیوم) داریم، اما در خودروهای سنگین به دلیل نیاز به نیروی بالاتر و وجود سیستم هوای فشرده، بوستر ترمز بادی رایج‌تر است.

به زبان ساده:

• راننده پدال را فشار می‌دهد

• فرمان ترمز به بوستر می‌رسد

• بوستر با کمک فشار هوا، نیروی بیشتری تولید می‌کند

• این نیرو به سیلندر اصلی یا مدار ترمز منتقل می‌شود

علائم خرابی بوستر ترمز بادی (نشانه‌هایی که باید جدی بگیرید)

اگر یکی از موارد زیر را دارید، احتمال خرابی بوستر یا قطعات مرتبط بالا است:

• سفت شدن پدال ترمز یا نیاز به فشار خیلی زیاد برای ترمزگیری

• کاهش قدرت ترمزگیری به‌خصوص در بار یا سرازیری

• نشتی هوا از اطراف بوستر یا شنیدن صدای “هیس” هنگام ترمز

• بالا نماندن فشار باد یا افت فشار باد بعد از چند بار ترمز گرفتن

• تاخیر در واکنش ترمز (ترمز دیر می‌گیرد یا برگشت پدال کند است)

• عملکرد نامنظم ترمز (یک بار خوب، یک بار ضعیف)

• روشن شدن هشدارهای مرتبط با فشار هوا (بسته به نوع خودرو)

نکته مهم: بعضی وقت‌ها مشکل از خود بوستر نیست؛ ممکن است از سوپاپ‌ها، شیلنگ‌ها، اتصالات، شیر یک‌طرفه، رگولاتور، یا نشتی در خطوط باشد. پس قبل از باز کردن بوستر، باید درست عیب‌یابی کنید.

عیب‌یابی بوستر ترمز بادی: قبل از تعمیر این تست‌ها را انجام دهید

1) بررسی فشار سیستم هوا

• فشار مخزن هوا باید در محدوده استاندارد خودرو باشد (معمولاً نزدیک به فشار کاری سیستم).

• اگر فشار به‌طور کلی پایین است، اول سراغ کمپرسور، خشک‌کن، نشتی خطوط و مخزن بروید.

2) تست نشتی هوا هنگام ترمز

• موتور روشن، فشار هوا نرمال. چند بار ترمز بگیرید.

• اگر هنگام فشار دادن پدال صدای نشتی می‌آید، محل نشتی را با کف صابون پیدا کنید:

  • اطراف بدنه بوستر

  • محل اتصال شیلنگ هوا

  • محل اتصال بوستر به مدار ترمز

3) تست عملکرد پدال و برگشت

• پدال باید نرم و قابل کنترل باشد و بعد از رها کردن، سریع به حالت اولیه برگردد.

• برگشت کند می‌تواند از گیر کردن پیستون، خرابی فنر، یا ایراد دیافراگم باشد.

4) بررسی سوپاپ‌ها و مسیر فرمان

گاهی مشکل از سوپاپ کنترل است نه خود بوستر. اگر با تعویض یا سرویس سوپاپ مشکل حل شد، لزومی به باز کردن بوستر نیست.

ابزار و نکات ایمنی قبل از باز کردن بوستر ترمز بادی

ابزارهای پیشنهادی:

• آچارهای تخت و رینگی، بکس و رابط

• پیچ‌گوشتی، انبر قفلی

• دستکش، عینک محافظ

• کف صابون برای تست نشتی

• پارچه بدون پرز، اسپری شوینده قطعات

• گریس مناسب برای قطعات لاستیکی (در صورت توصیه سازنده)

• کیت تعمیر بوستر ترمز بادی (اورینگ‌ها، دیافراگم، واشرها، فنرها بسته به مدل)

ایمنی خیلی مهم:

• قبل از هر کاری، فشار هوا را کامل تخلیه کنید.

• روی سیستم ترمز شوخی نیست؛ اگر تخصص و تجربه ندارید، کار را به تعمیرکار حرفه‌ای بسپارید. این مقاله برای آموزش اصولی و آگاهانه است.

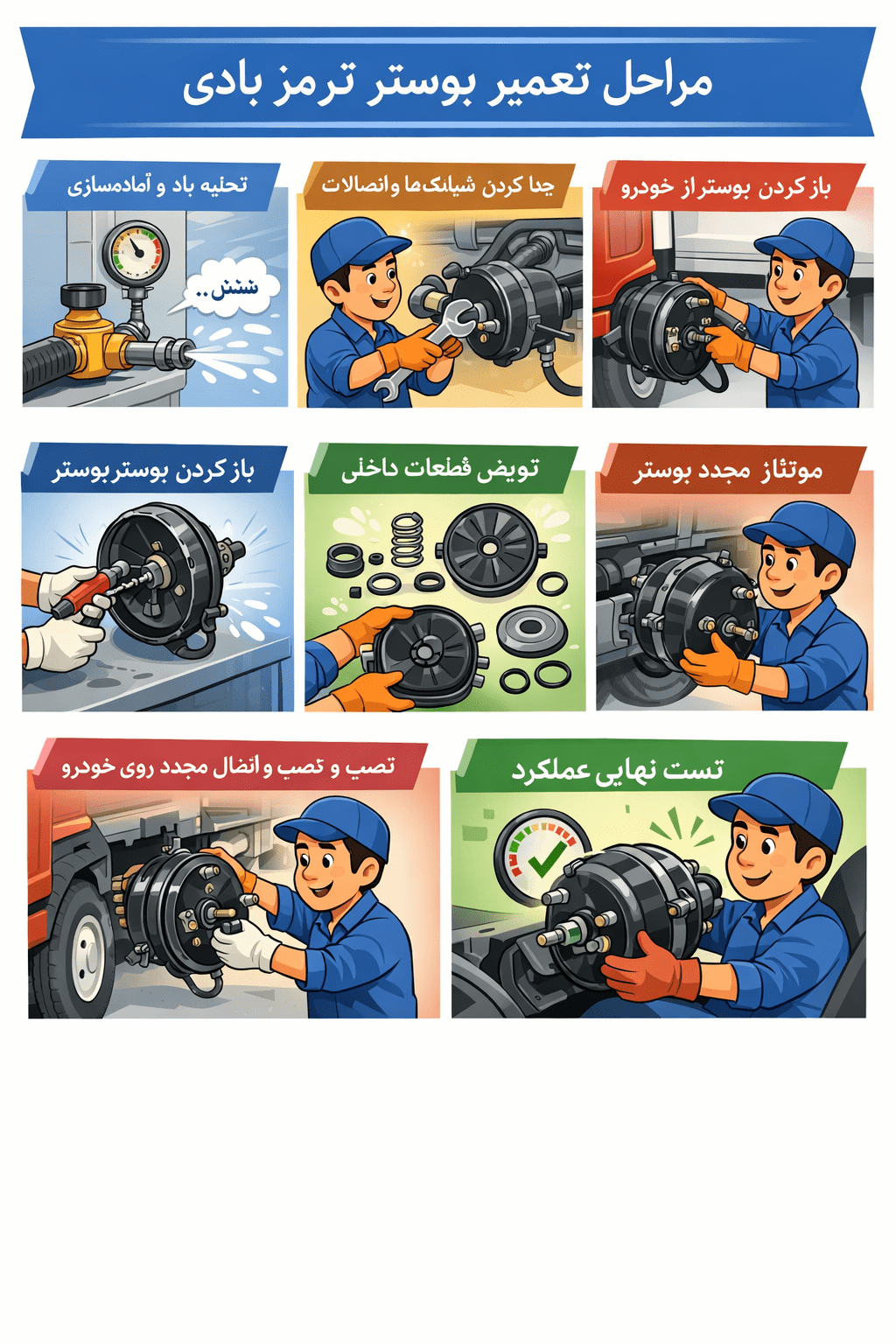

مراحل تعمیر بوستر ترمز بادی (قدم به قدم)

مرحله 1: تخلیه کامل باد و آماده‌سازی

1. خودرو را در سطح صاف و ایمن پارک کنید.

2. ترمز دستی و تجهیزات ایمنی را فعال کنید.

3. شیر تخلیه مخزن را باز کنید تا فشار هوا صفر شود.

4. چند بار پدال ترمز را فشار دهید تا مطمئن شوید فشار باقی‌مانده ندارید.

مرحله 2: جدا کردن شیلنگ‌ها و اتصالات

1. مسیرهای هوا و اتصالات بوستر را شناسایی کنید.

2. شیلنگ هوا را با احتیاط باز کنید.

3. اگر اتصالات رزوه‌ای هستند، مراقب آسیب به رزوه‌ها و نشتی بعدی باشید.

4. جای شیلنگ‌ها را علامت بزنید تا موقع بستن اشتباه نشود.

مرحله 3: باز کردن بوستر از محل نصب

1. پیچ‌ها/مهره‌های نگهدارنده بوستر را باز کنید.

2. بوستر را جدا کنید و روی میز کار تمیز قرار دهید.

3. اگر کنار بوستر سوپاپ یا مجموعه کنترلی نصب شده، آن را هم بررسی کنید.

مرحله 4: باز کردن پوسته بوستر

این قسمت بسته به مدل بوستر متفاوت است، اما معمولاً:

1. خارها یا پیچ‌های دور پوسته باز می‌شوند.

2. پوسته با فشار فنر داخلی باز می‌شود؛ پس با احتیاط و کنترل باز کنید.

3. قطعات را به ترتیب روی میز بچینید یا عکس بگیرید تا مونتاژ اشتباه نشود.

مرحله 5: بررسی قطعات داخلی (علت‌های اصلی خرابی)

مهم‌ترین بخش تعمیر، تشخیص دقیق قطعه معیوب است:

• دیافراگم/لاستیک داخلی:
  ترک، پارگی، خشکی یا تغییر شکل = علت اصلی نشتی و ضعف تقویت ترمز

• اورینگ‌ها و واشرها:
  فرسودگی یا له‌شدگی = نشتی هوا، افت فشار

• پیستون و سیلندر داخلی:
  خط و خش، خوردگی، گیرکردن = برگشت کند یا عملکرد نامنظم

• فنرها:
  شکستگی یا ضعف فنر = تاخیر در برگشت پدال یا عملکرد ناقص

• سوپاپ‌های داخلی/مسیرهای هوا:
  گیر کردن، آلودگی یا خرابی نشیمنگاه = قطع و وصل ناقص هوا

مرحله 6: شستشو و تمیزکاری اصولی

1. تمام قطعات فلزی را با شوینده مناسب تمیز کنید.

2. مسیرهای هوا را از گردوغبار و روغن اضافی پاک کنید.

3. قطعات لاستیکی را با حلال‌های قوی که به لاستیک آسیب می‌زند نشویید.

4. اگر خوردگی شدید یا شکستگی دارید، معمولاً تعمیر به‌صرفه و ایمن نیست و تعویض بوستر ترمز بادی بهتر است.

مرحله 7: تعویض کیت تعمیر بوستر ترمز بادی

اگر از کیت تعمیر استفاده می‌کنید:

1. تمام اورینگ‌ها و واشرهای قدیمی را تعویض کنید.

2. دیافراگم را دقیقاً مطابق مدل قرار دهید (کج جا زدن = نشتی قطعی).

3. در صورت توصیه سازنده، مقدار خیلی کم گریس مخصوص لاستیک استفاده کنید (زیادی‌اش گردوغبار جذب می‌کند).

4. نشیمنگاه‌ها را چک کنید تا لب‌پر یا تاب‌دار نباشند.

مرحله 8: مونتاژ بوستر

1. قطعات را دقیقاً به ترتیب نصب کنید.

2. فنرها درست در جای خود قرار بگیرند.

3. پوسته را با دقت ببندید و پیچ‌ها/خارها را طبق الگوی یکنواخت سفت کنید.

4. از فشار بیش از حد که باعث له شدن واشرها می‌شود خودداری کنید.

مرحله 9: نصب مجدد روی خودرو

1. بوستر را در محل نصب ببندید.

2. اتصالات هوا را طبق علامت‌گذاری قبلی وصل کنید.

3. اتصالات را اصولی و بدون آسیب به رزوه‌ها سفت کنید.

تست نهایی بعد از تعمیر بوستر ترمز بادی

بعد از تعمیر، بدون تست نهایی نباید خودرو را وارد مسیر کنید.

تست 1: تست نشتی با کف صابون

• سیستم را باد کنید و اتصالات و دور پوسته بوستر را کف صابون بزنید.

• حباب = نشتی. محل نشتی را رفع کنید.

تست 2: تست عملکرد پدال

• چند بار ترمز بگیرید؛ پدال باید نرم‌تر و یکنواخت‌تر شود.

• برگشت پدال باید سریع و طبیعی باشد.

تست 3: تست افت فشار

• فشار سیستم را نگاه کنید و چند بار ترمز بگیرید.

• افت فشار غیرعادی نشانه نشتی یا مصرف غیرطبیعی هواست.

اگر هرکدام از تست‌ها مشکل داشت، احتمالاً:

• دیافراگم درست جا نخورده

• اورینگ مناسب مدل نیست

• نشیمنگاه سوپاپ مشکل دارد

• یا بدنه/پوسته آسیب دیده است

اشتباهات رایج در تعمیر بوستر ترمز بادی

• تعمیر بدون تخلیه کامل هوا

• استفاده از کیت نامناسب یا بی‌کیفیت

• گریس‌کاری زیاد قطعات لاستیکی

• سفت کردن بیش از حد پیچ‌ها و له کردن واشرها

• مونتاژ اشتباه ترتیب قطعات

• حذف تست نشتی و تست افت فشار

سوالات متداولی که کاربران زیاد می‌پرسند (FAQ)

1) از کجا بفهمیم مشکل از بوستر ترمز بادی است یا سوپاپ؟

اگر نشتی هوا اطراف بوستر یا هنگام ترمز گرفتن شنیده می‌شود و پدال سفت شده، بوستر محتمل است. اما اگر ترمز دیر واکنش می‌دهد یا عملکرد قطع و وصل دارد، سوپاپ‌ها و مسیر فرمان هم باید بررسی شوند.

2) علت سفت شدن پدال ترمز در سیستم بادی چیست؟

دلایل رایج:

• خرابی دیافراگم بوستر

• نشتی هوا یا افت فشار سیستم

• خرابی سوپاپ کنترل

• گرفتگی مسیر هوا یا شیلنگ‌ها

• گیر کردن پیستون داخلی بوستر

3) آیا تعمیر بوستر ترمز بادی بهتر است یا تعویض؟

اگر خرابی محدود به اورینگ‌ها، دیافراگم، واشرها باشد و بدنه سالم باشد، تعمیر با کیت استاندارد منطقی است. اما اگر پوسته ترک داشته باشد، خوردگی شدید باشد یا نشیمنگاه‌ها آسیب دیده باشند، تعویض کامل بوستر معمولاً ایمن‌تر است.

4) نشتی هوای بوستر ترمز بادی خطرناک است؟

بله. نشتی هوا باعث افت فشار سیستم می‌شود و می‌تواند عملکرد ترمز را در زمان‌های حساس مختل کند.

5) هر چند وقت یک‌بار باید بوستر ترمز بادی سرویس شود؟

وابسته به شرایط کاری، کیفیت قطعات و وضعیت سیستم هواست. در ناوگان سنگین، بازبینی دوره‌ای نشتی و عملکرد پدال و فشار هوا، بهترین راه پیشگیری است.
